Як заправити картридж HP CE285A з допомогою наших підказок

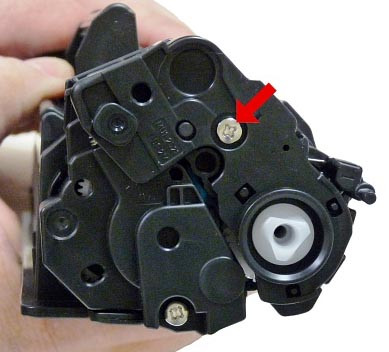

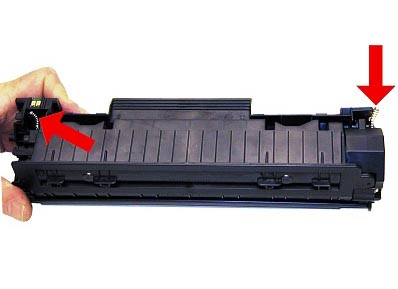

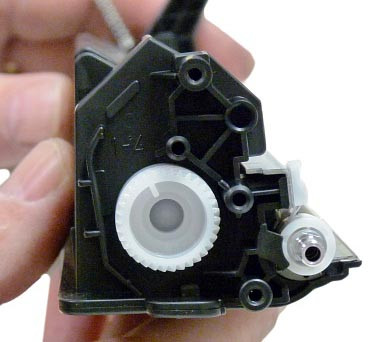

1) Утримуйте картридж , що б шестерня фотобарабана була до себе.

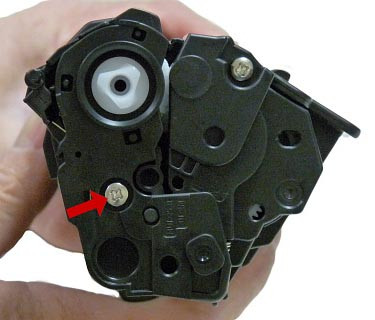

-Правої сторони є гвинт - викрутити .

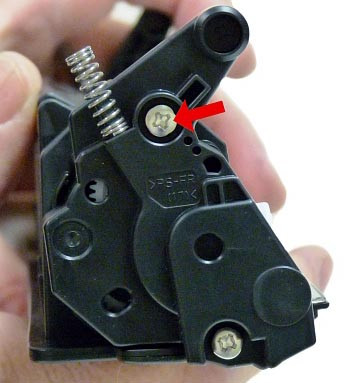

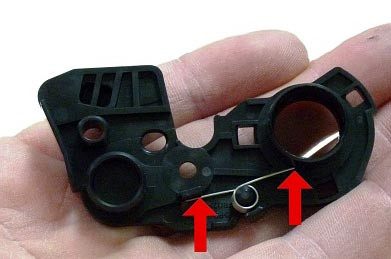

- Кришку-заглушку - зняти, (обережно - не втратьте пружину!)

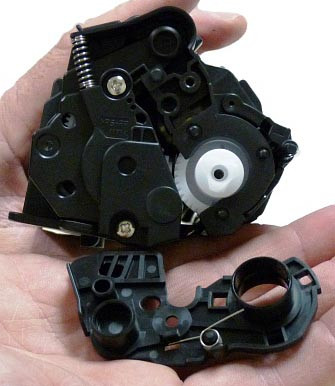

- Акуратно зняти її з заглушкою

Рис 1 і 2

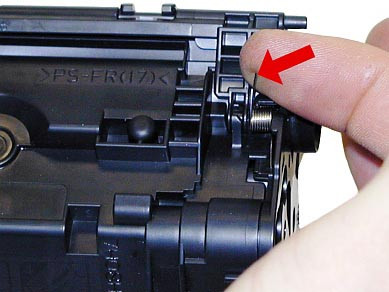

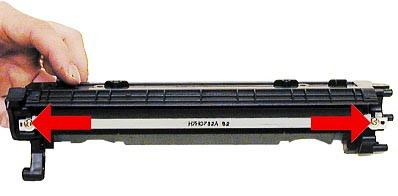

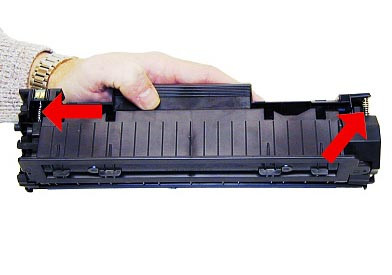

2) З двох сторін знаходяться розтяжні пружини відтягнути їх за допомогою поскогубцев . См. рис. 3 і 4.

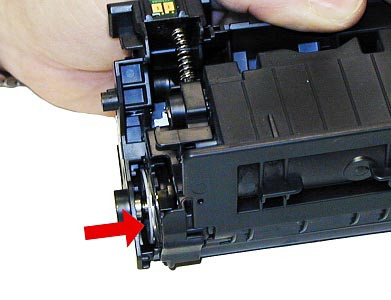

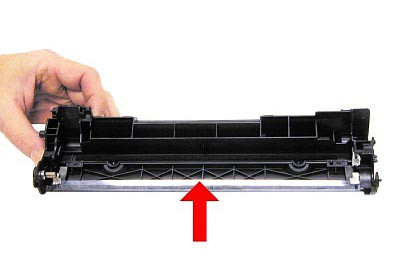

3) Потрібно розділити дві половини. При русі секції барабана вліво відносно другої секції. См. малюнки 5 і 6

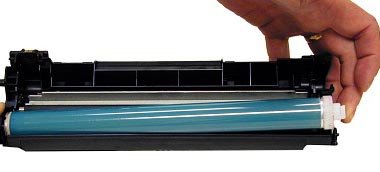

4) Потрібно при легеньким обертанням підняти фотобарабан і витягніть його. См. малюнок 7

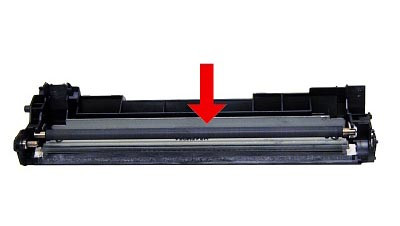

5) Отримати Вал Первинного Заряду (ВПЗ). Вологою ганчіркою обов'язково протерти . См. малюнок 8

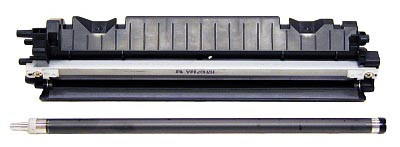

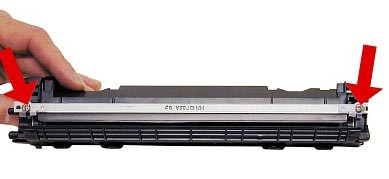

6) На лезі є два гвинти викрутити їх і витягніть чистяче лезо. См. малюнок 9

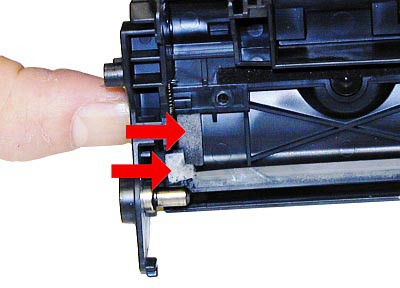

7) Отработаный тонер з бункера - вичистить. Акуратно не пошкодите ракельный ніж. При пошкодженні цього ножа надалі картридж буде прокидатися. См. малюнок 10 і 11.

8) Посипати ракельный ніж тальком або тонером . Прикрутіть 2 гвинта назад. См. малюнок 12

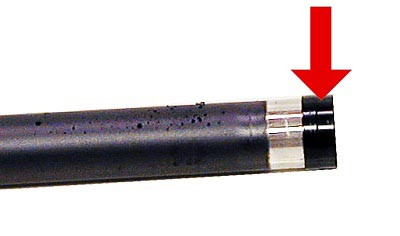

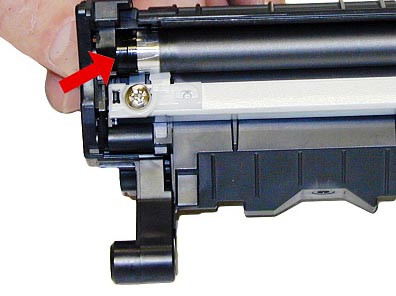

9) Очищений ВПЗ встановити назад. На вісь нанесіть невеликий шар струмопровідної мастила. См. малюнок 13

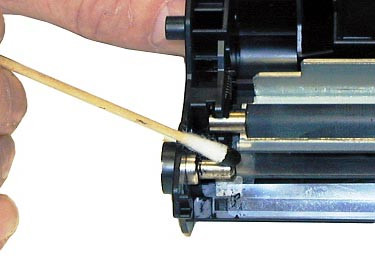

10) На металеву вісь фотобарабона нанесіть невеликий стій струмопровідної мастила. См. малюнок 14

11) Контактну групу на фотобарабане установитена вісь і притискаючи поверніть барабан на його місце. См. малюнок 15

12)З першою частиною катрижда ми закінчили, потрібно його відкласти.

13)На іншій половині є два болта відгвинтити і зняти кришку. См. малюнок 16

14) Всередині велика і остання залишається на місці, а решту потрібно зняти. См. малюнки 17 і 18

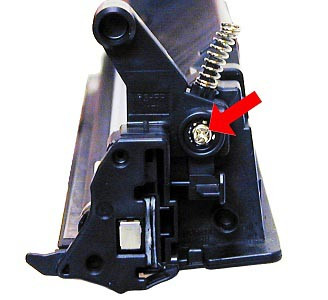

15) Увага ! З протилежного боку розташований гвинт для кріплення кришки - викрутити його .См. малюнок 19

16) Наступний етап - магнітний диск. Велику увагу на втулки! Дуже крихкий матеріал знімаючи ролик надайте цьому велике значення. См. малюнки 20 і 21

17) Відкрутивши два гвинти потрібно зняти дозуюче лезо. См. малюнок 22

18) Увага! В бункера залишки тонера - позбудетеся від нього! Перевірте, що б ущільнення магнітного вала і дозуюче лезо було ідеально чистимо. См. малюнок 23

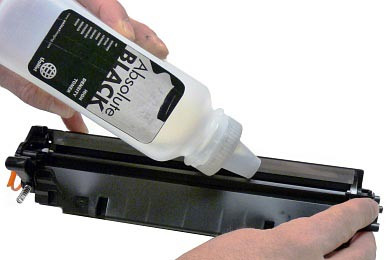

19) У бункер завантажте потрібний тонер (P1005 Static Control). См. малюнок 24

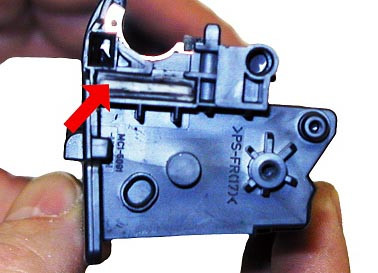

21) Прикрутити гвинт на ліву кришку. Зверніть увагу на правильну установку маленького пластмасового контакту. См. малюнки 27 і 28.

22) Лезо для дозування тонера встановити і затиснути його двома гвинтами. См. малюнок 29

23) При установки магнітного ролика чорна втулка - вперед. Прокручуючи ролик знайдіть пази поки він не потрапить на своє місце. См. малюнок 30

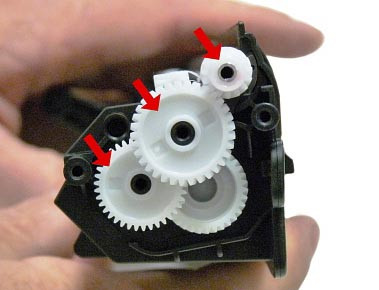

24) Наступний крок – шестерні встановіть їх. См. малюнок 31

25) Прикрутити гвинти притискаючи встановлену кришку. См. малюнок 32

26) З'єднання картриджа відбувається при точному попаданні стрижнів в спеціальний отвір . См. малюнки 33 і 34

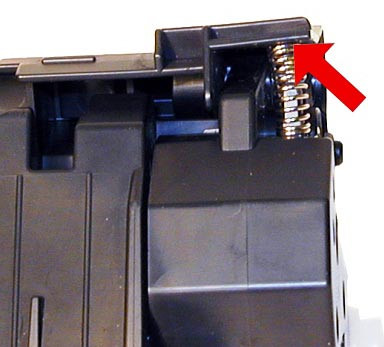

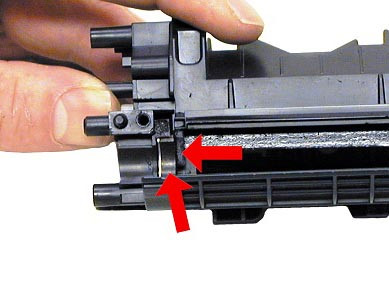

27) Обов'язково зверніть на правильність стояння пружини. Рівність – це головне. См. малюнки 35 та 36

28) Потім встановіть кришку фотобарабана. См. малюнки 37 та 38

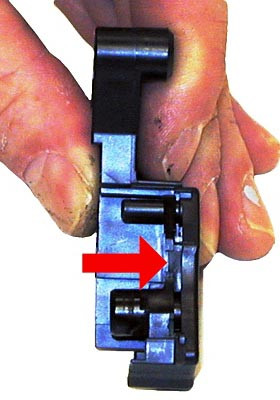

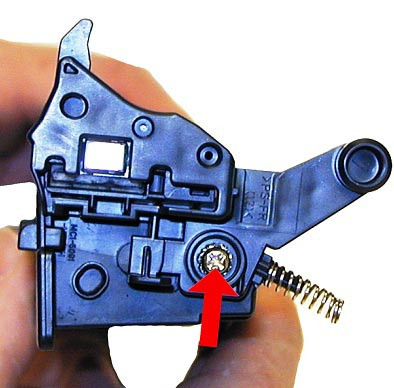

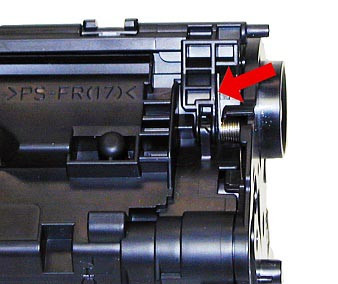

29) Зверніть увагу на пружину для притискання захисної шторки барабана. Прикрутіть гвинт в кришку. См. малюнки 39 і 40

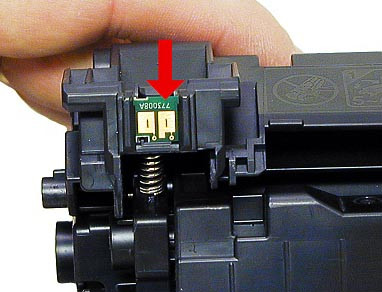

30) Заміна чіпа і можна заправлений картридж перевіряти на друк. См. малюнок 41
