Як заправити картридж HP Q2612A, Canon FX-10, Canon Cartridge 703.

Картридж: HP Q2612A, Canon FX-10, Canon Cartridge 703

Сумісність апаратів: HP LJ 1010/ 1012/ 1015/ 1018/ 1020/ 1022/ 1022N/ 3015/ 3020/ 3030/ 3050/ 3052, Canon L100/ L120/ L140/ L160/ MF4018/ MF4120/ MF4140/ MF4150/ MF4270/ MF4660PL/ 4690, Canon LBP-2900/ LBP-3000

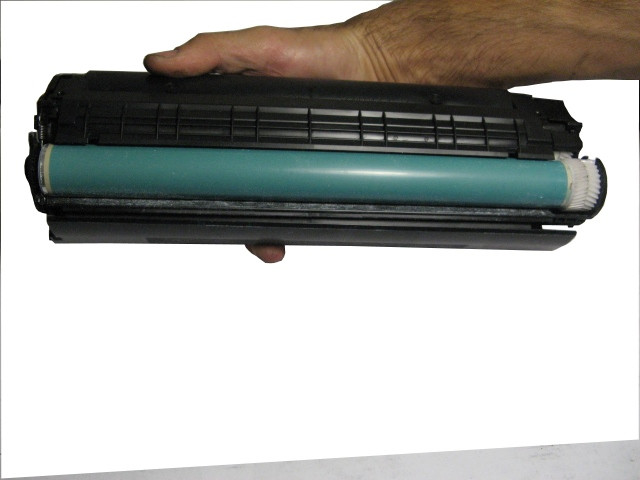

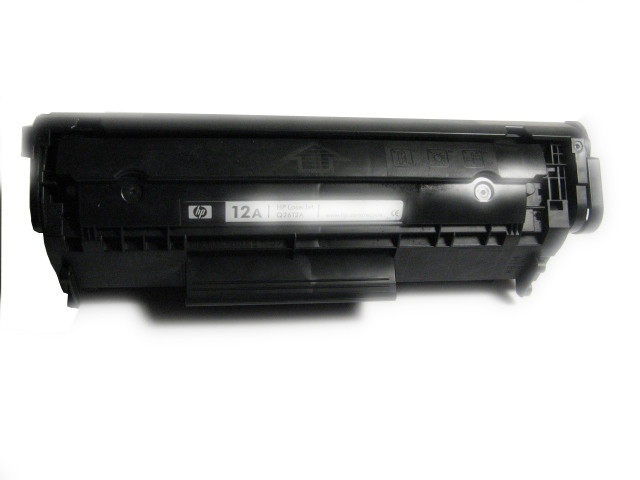

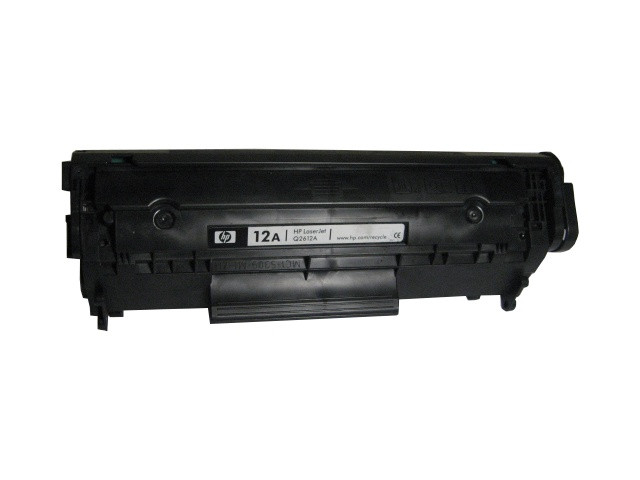

1.Зображення картриджа.

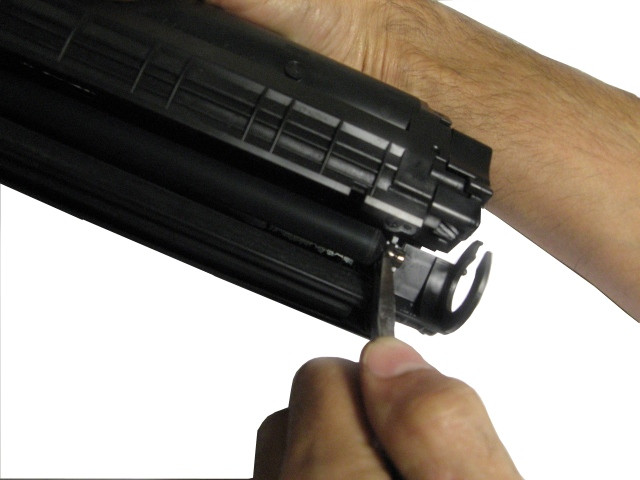

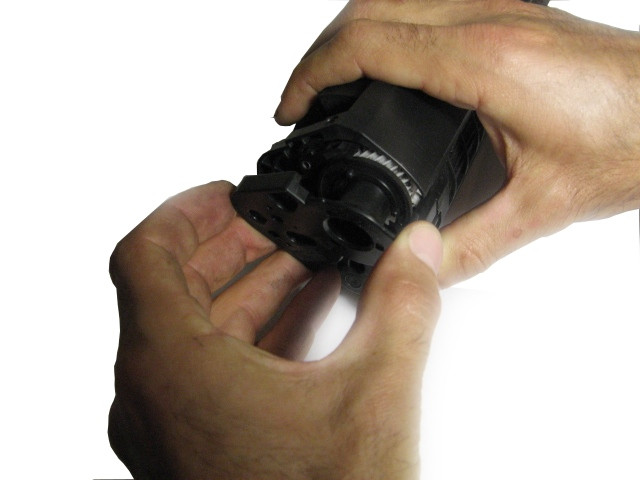

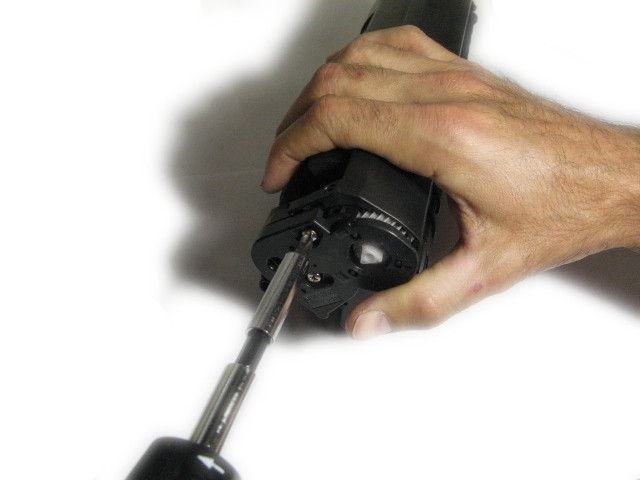

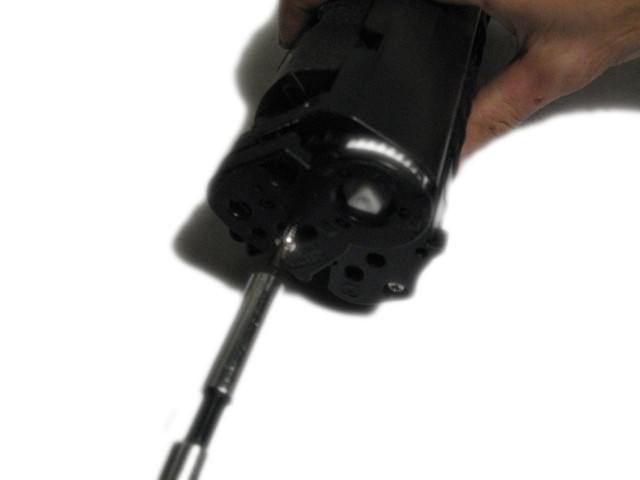

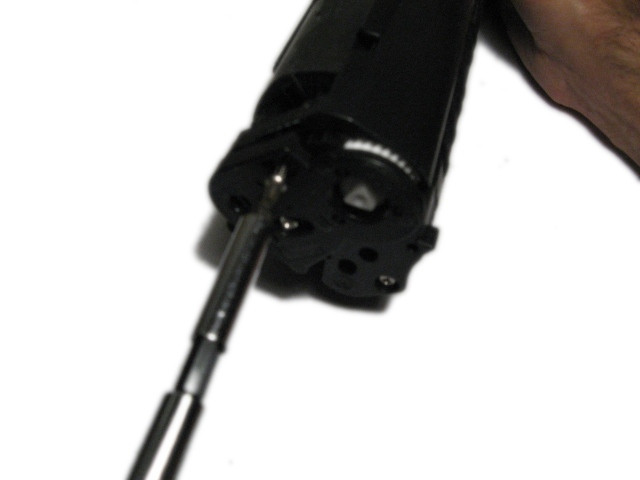

2.Ставимо картридж ручкою вниз, фотобарабаном в гору. З заглушки шестерні викручуємо два шурупа.

3. Відокремлюємо фіксатор фотобарабана

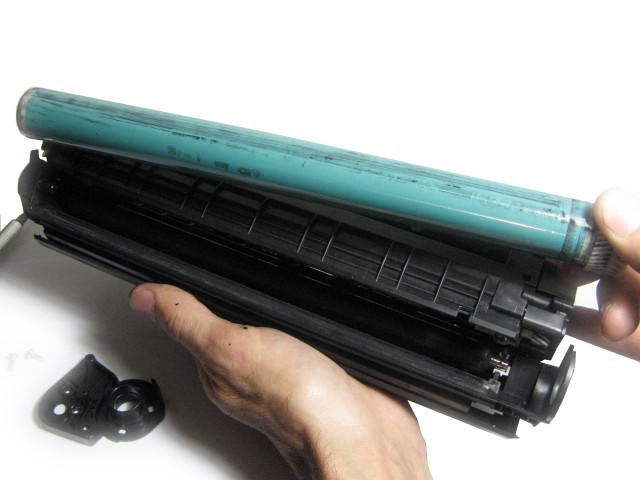

4.Утримуємо картридж бункером тонера до верху. Виймаємо шестерню з картриджа. Але картридж ні в якому разі не перевертаємо, інакше ми засорим картридж відпрацюванням тонера. Після того, як звільнили шестерню, покручивая витягуємо її на себе.

5. Бункером відходів необхідно продовжувати тримати в низ, испачкаем все всередині картридж

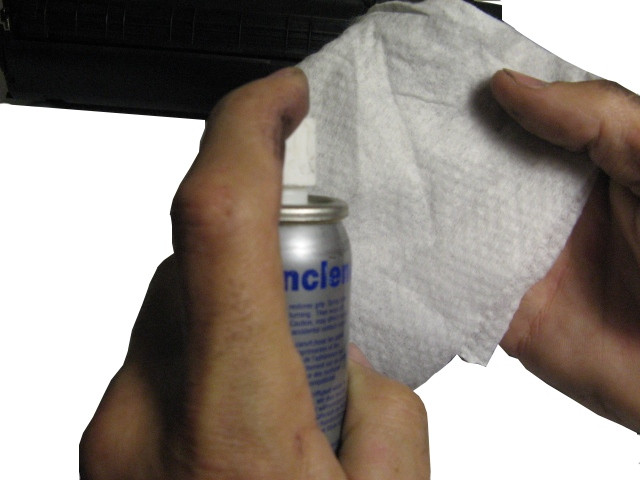

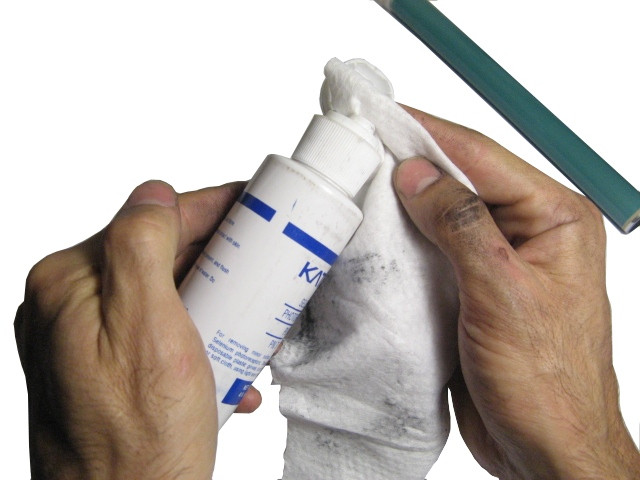

6.Змочуємо серветку або вату, що вам зручніше спеціальним засобом для полірування та очищення фотобарабанів.

Ми використовуємо медичним спирт. Не гірше коштів які стоять на багато дорожче.

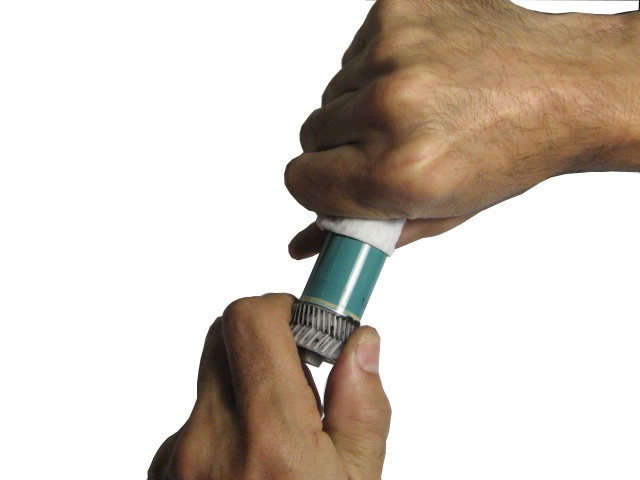

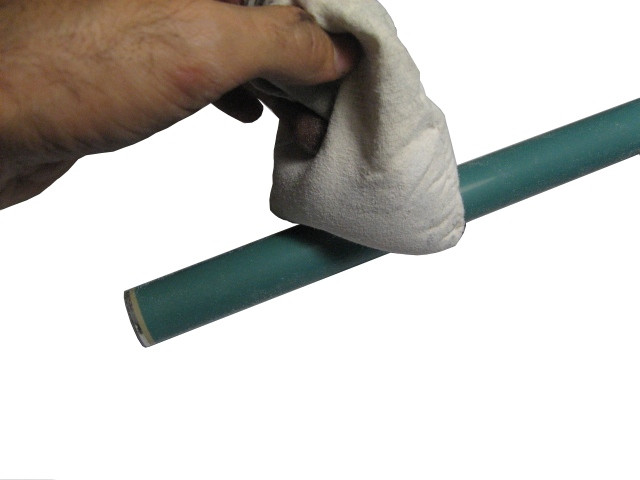

7. Очищаємо фотобарабан від налиплого тонера.

8. Дуже часто ми зустрічаємо на закінченнях фотобарабанів, чорні, дуже сильно закисленные смужки. Для їх видалення, ми не використовуємо спеціальних засобів, спирт чудово справляється.

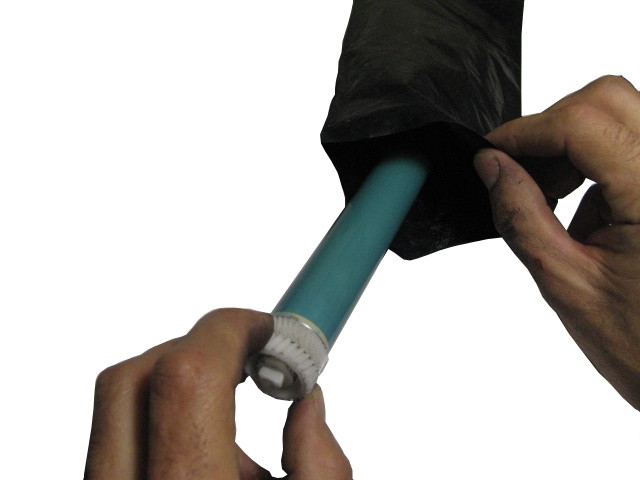

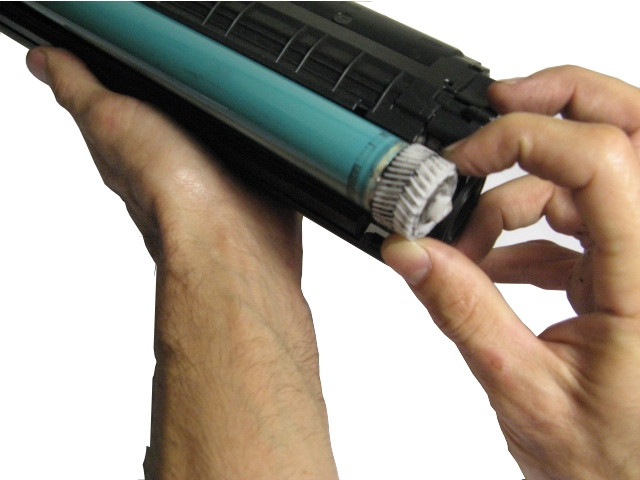

9. Як очистили фотобарабан від залишків тонера, необхідно прибрати його прибрати від світла. Помістити із спеціальний пакет або в темне місце.

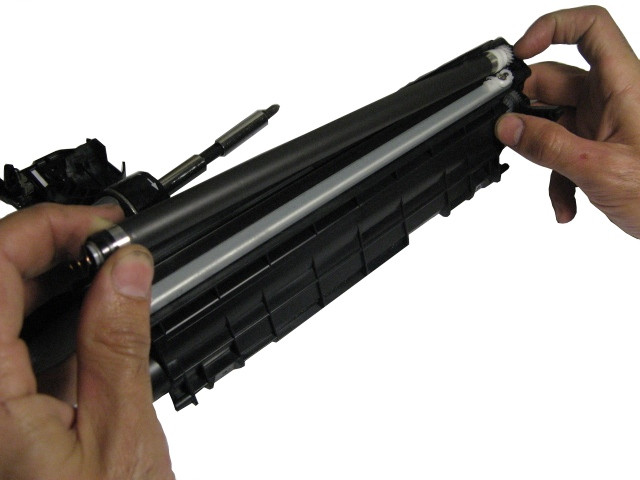

10. Витягаємо вал первинного заряду, продовжуючи тримати картридж бункером відходів вниз.

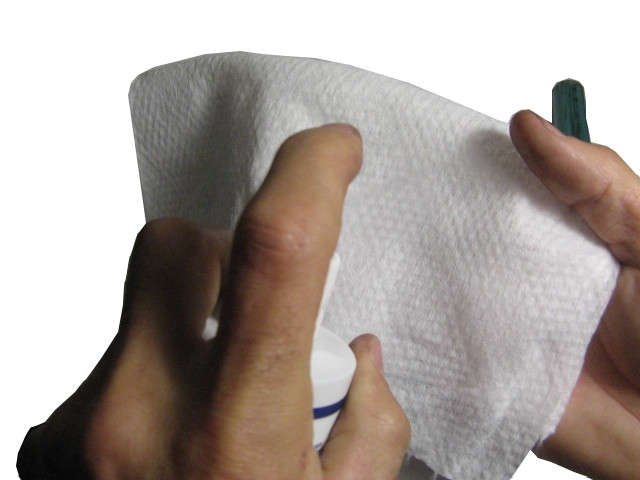

11. Ми для очищення використовуємо звичайний засіб для чищення скла (Містер-мускул, але тільки зелений).

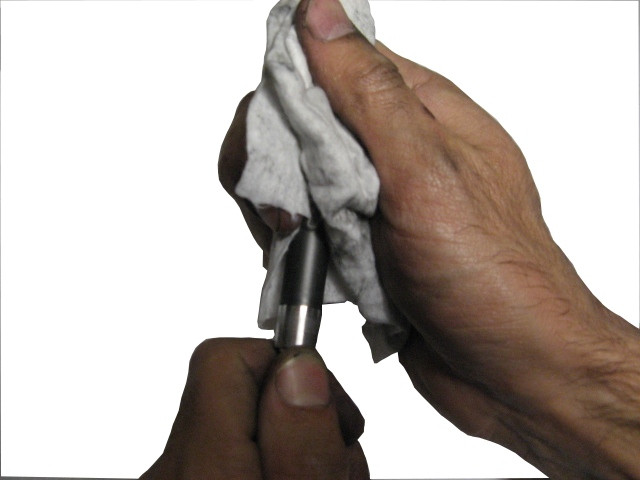

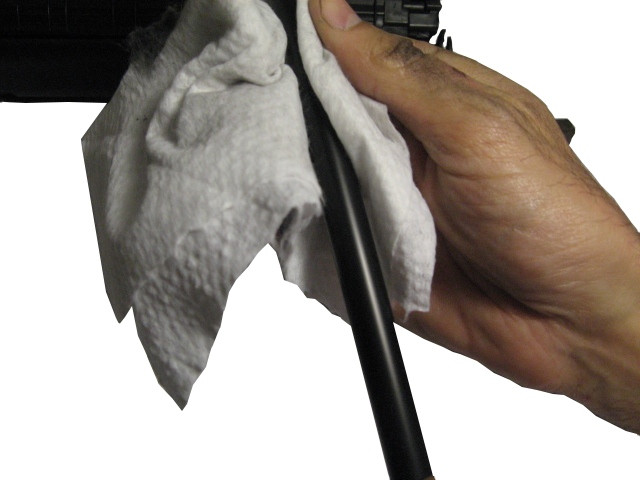

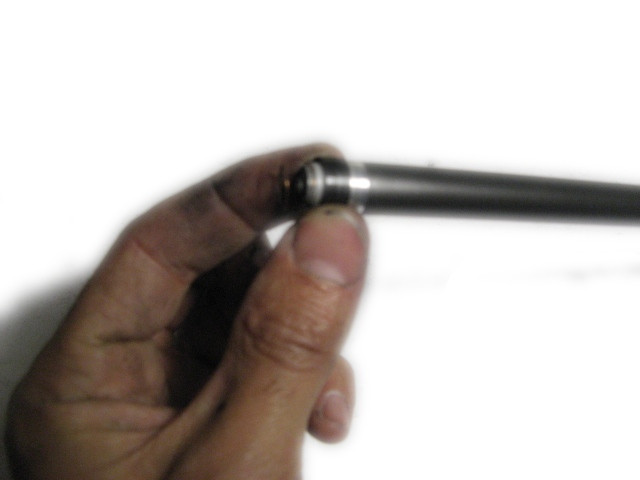

12. Видаляємо з валу бруд-наліт, яка накопичується при роботі картриджа.

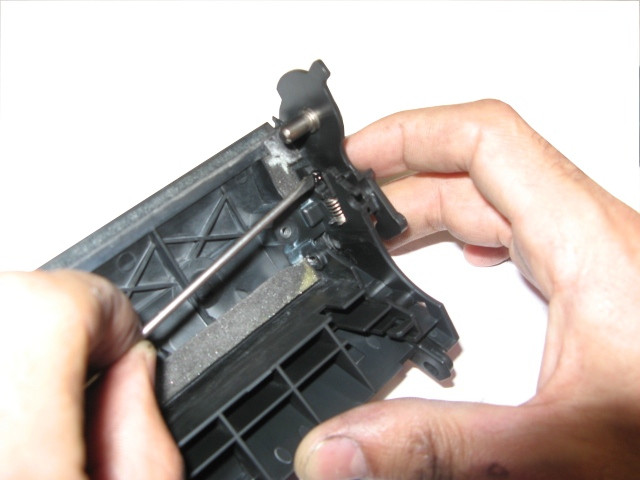

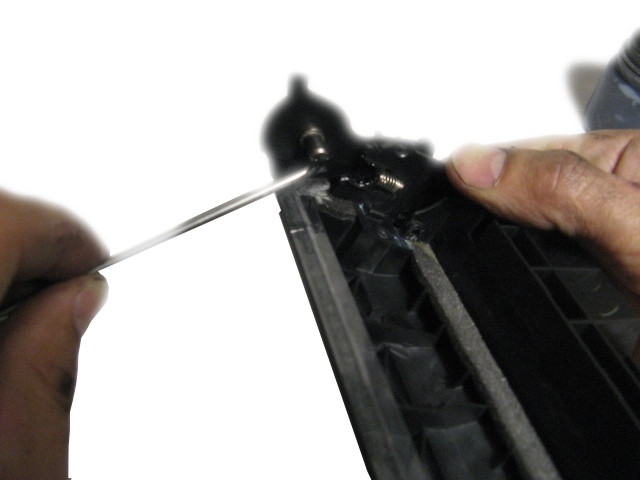

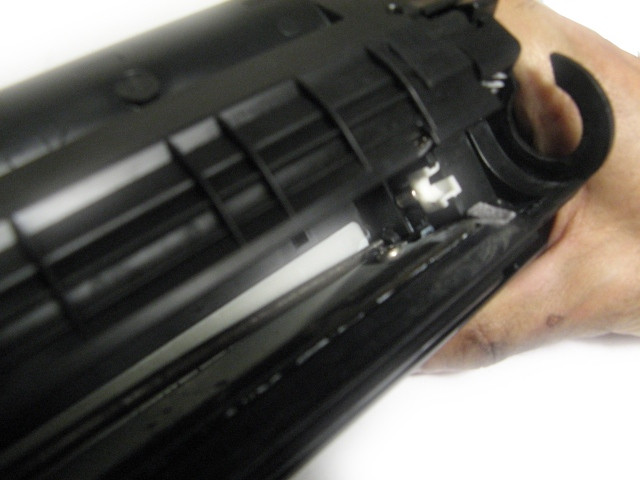

13. Нам потрібно добратися до фирсирующих кріплень половинок картриджа, вони знаходяться всередині картриджа Використовуємо довге шило, з загнутим кінчиком.

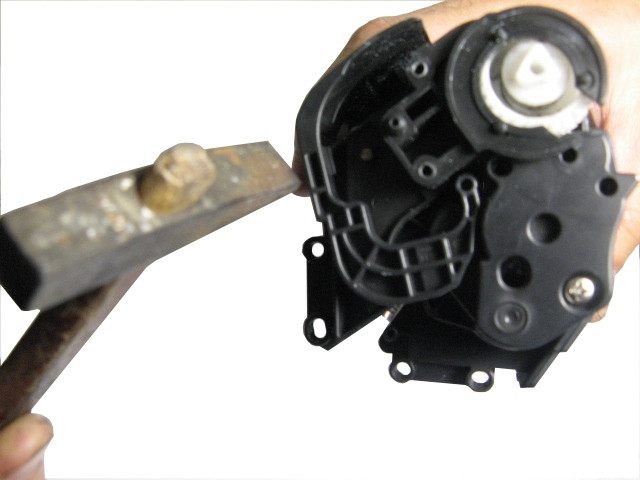

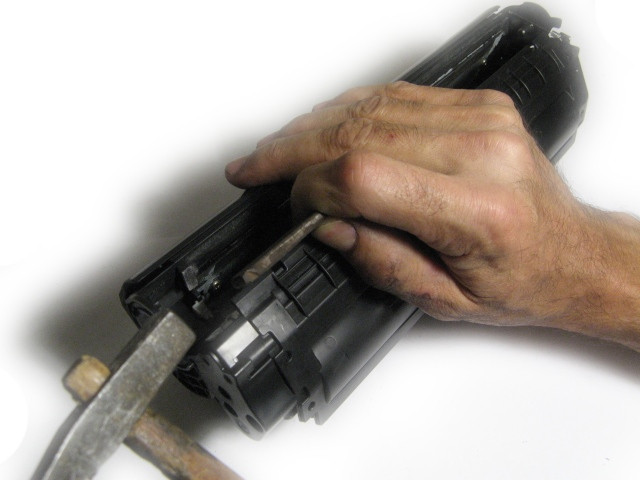

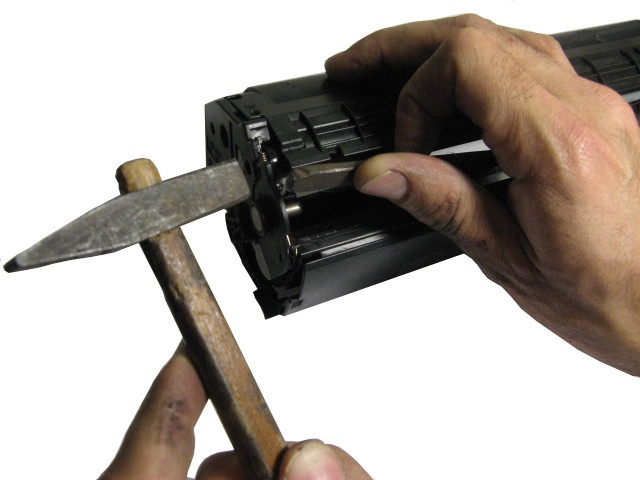

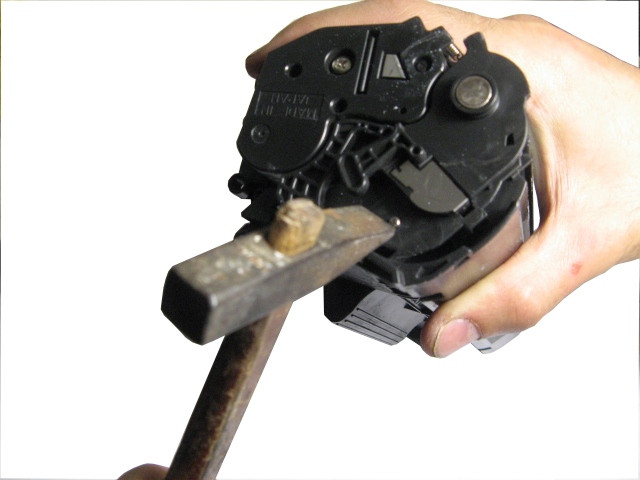

14. Нам потрібно вийняти втулку назовні. Ми використовуємо молоток.

15. Таку ж втулку виймаємо з іншого боку картриджа.

16.Шпильку необхідно тримати максимально близько до картриджа.

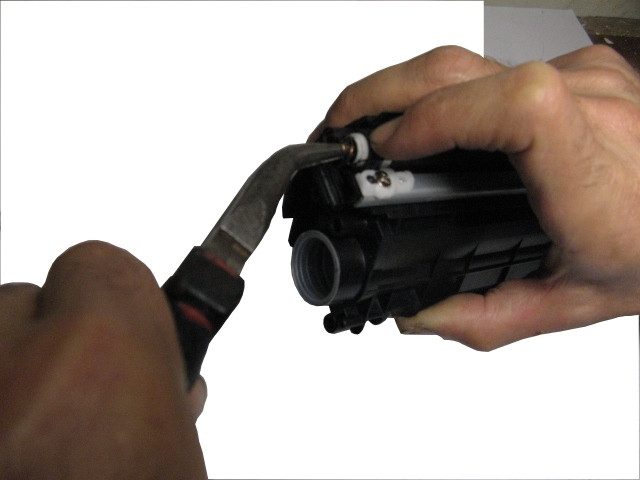

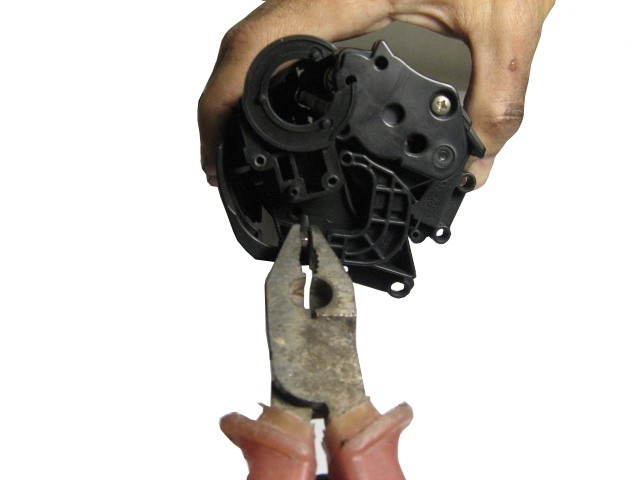

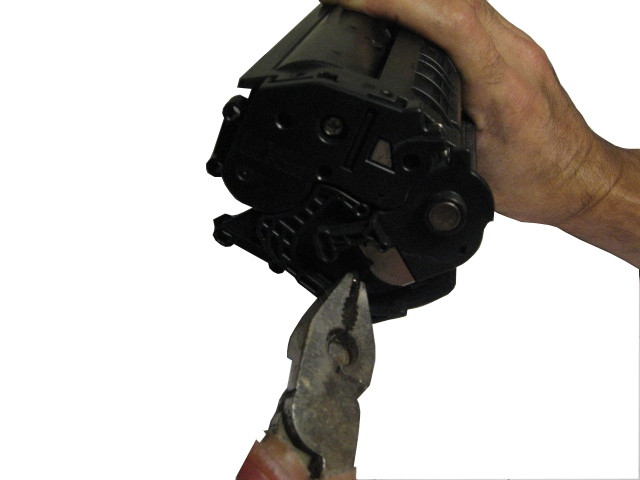

17. Використовуючи плоскогубці виймаємо втулку, при витяг необхідно тримати картридж разом.

18. Так само витягаємо втулку з іншого боку, картридж тримаємо бункером відходів в низ.

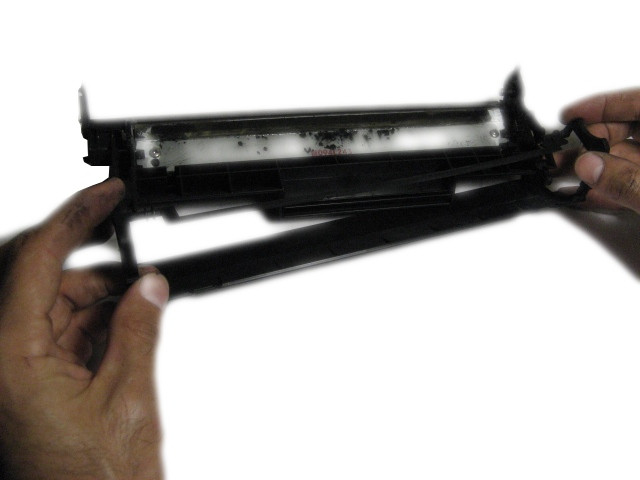

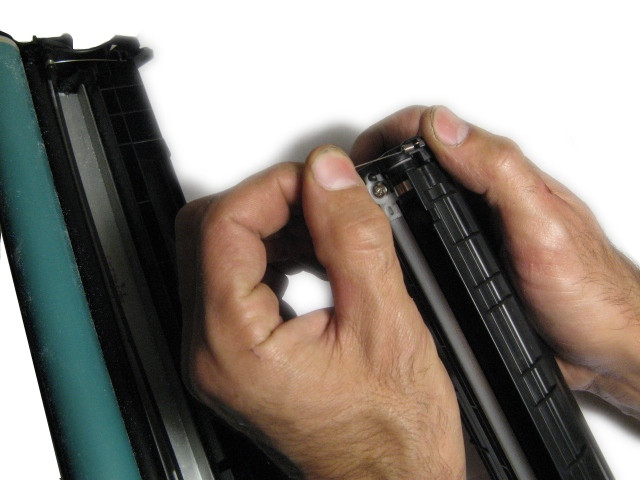

19. Притримуючи пружинку, поділяємо картридж.

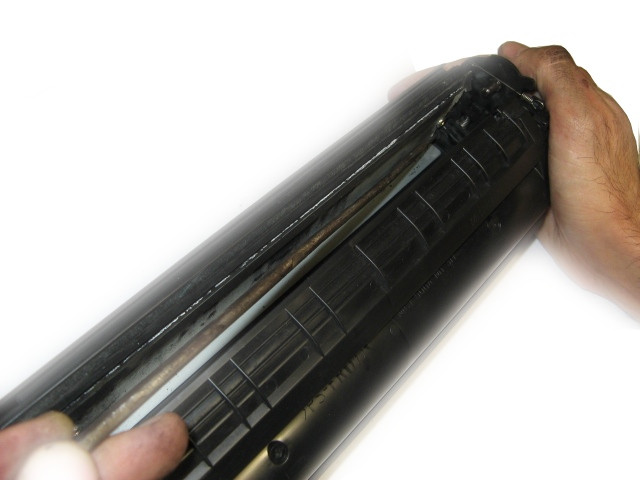

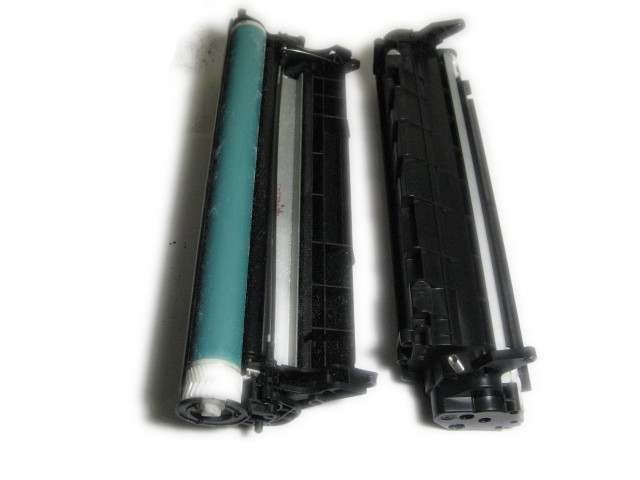

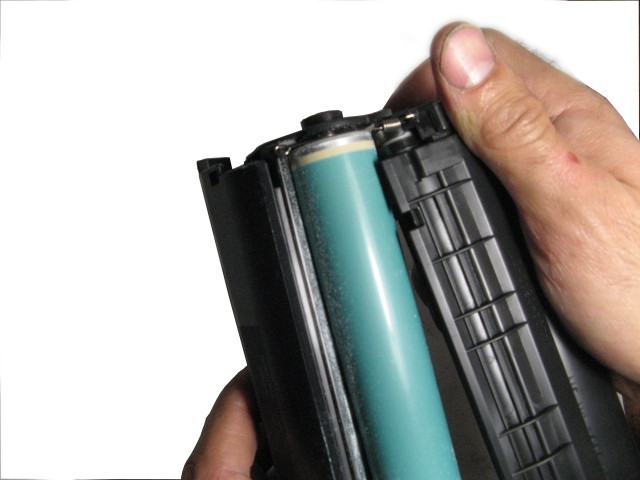

20. Вид половинок картриджа

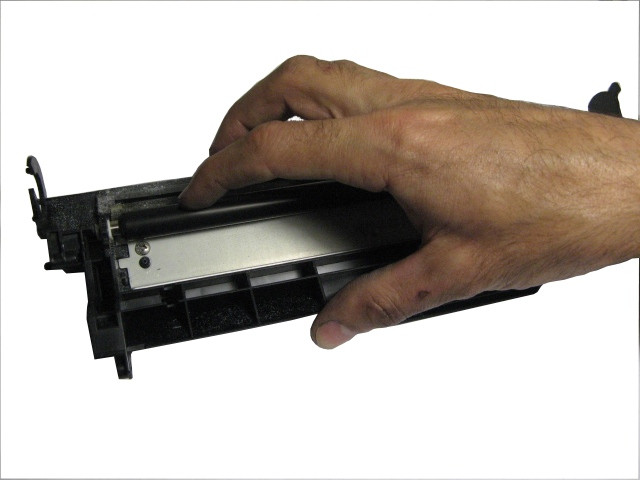

21. Перш ніж зняти шторку, необхідно зняти з неї пружинку. Запам'ятайте як вона стоїть.

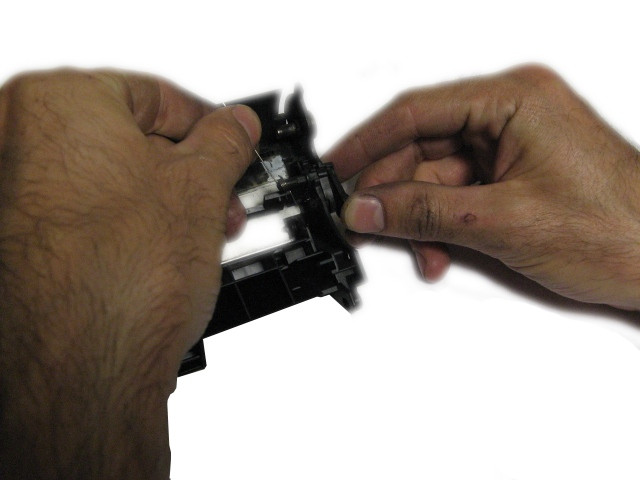

22. Для зняття шторки її потрібно трохи повернути, що збігся зріз на шторку з отвором на картриджі.

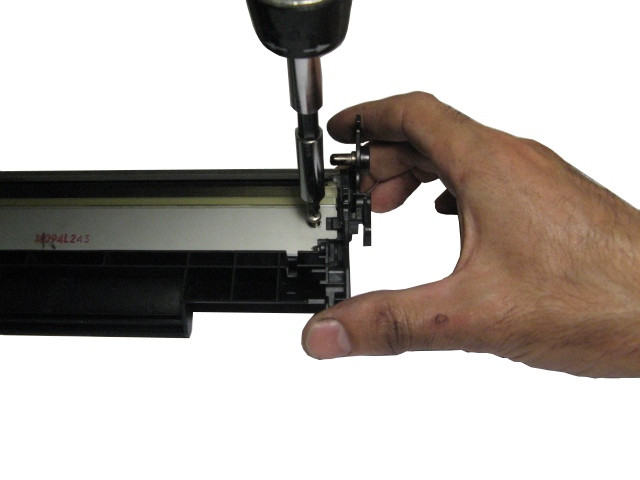

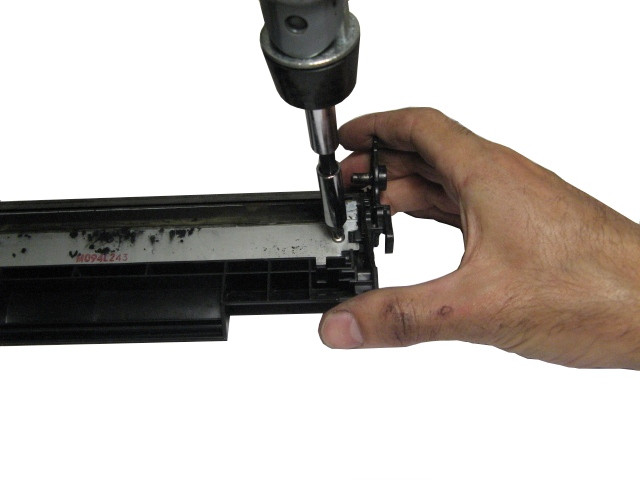

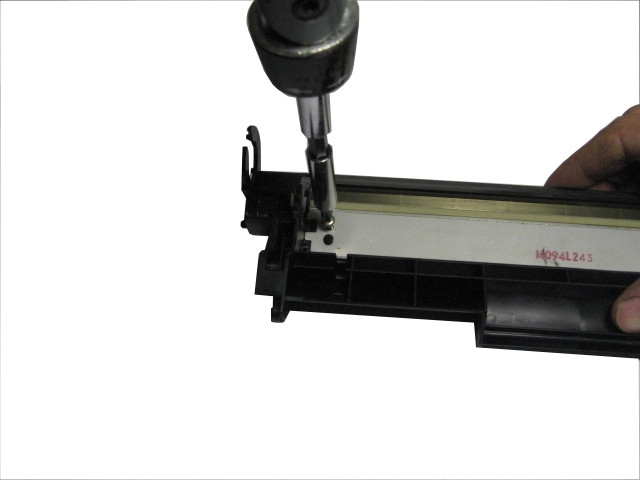

23. Для зняття леза (ракеля) необхідно викрутити два шурупи з обох сторін.

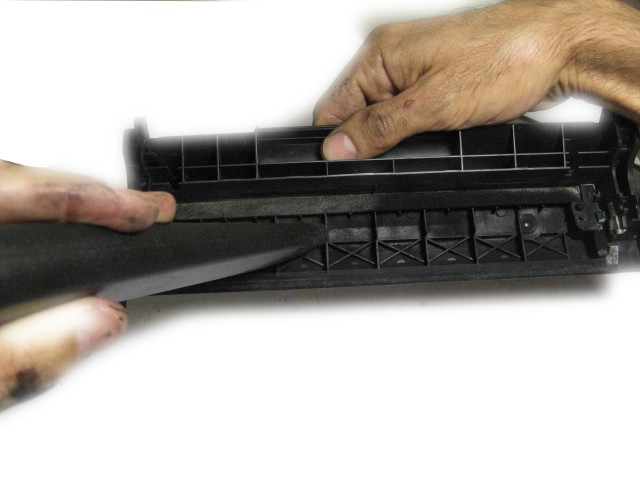

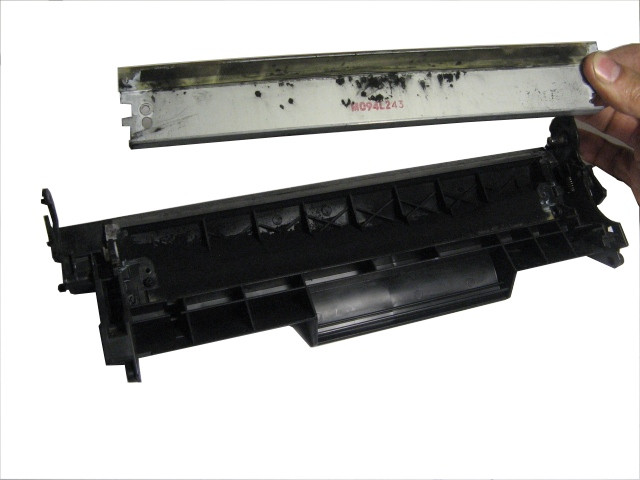

24. Лезо очищення необхідно знімати акуратно, можемо просипати відхід.

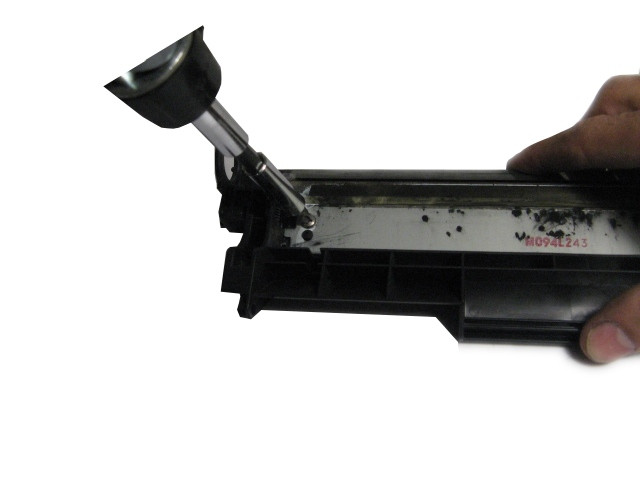

25. З допомогою тонерного пилососа очищаємо ракель від відходів.

26. Теж саме робимо і з бункером відходів, якщо відходів багато, їх можна висипати, але обов'язково пройтися пилососом.

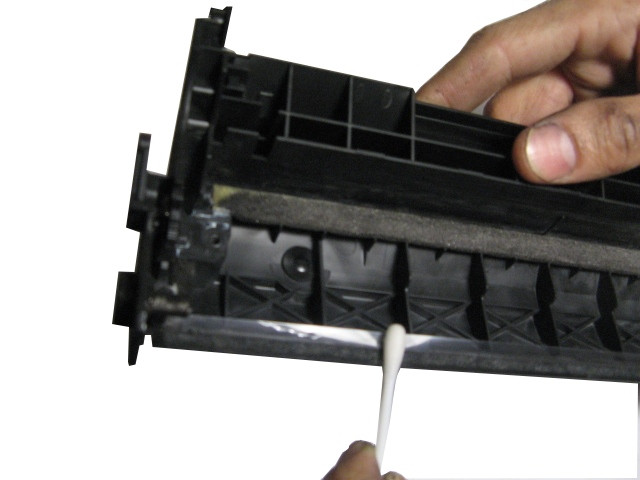

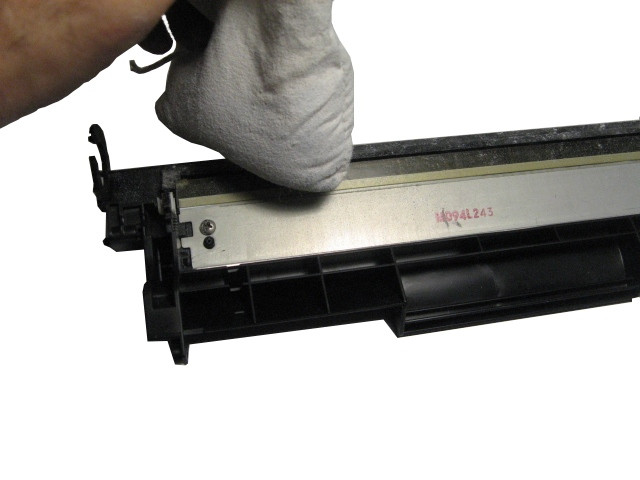

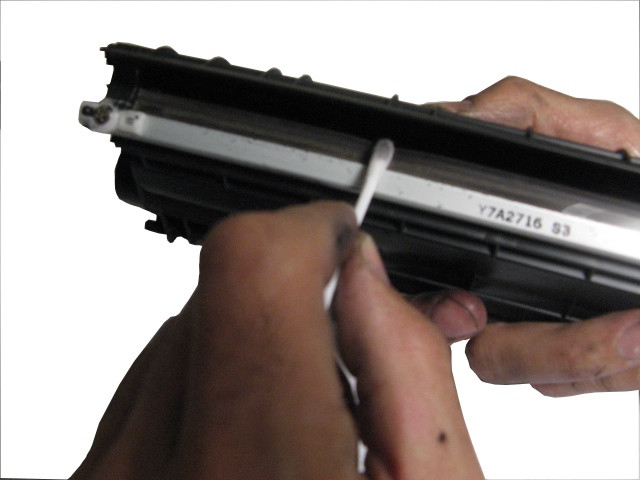

27. Далі справа за ущільнювачем, його потрібно протерти ватною зі спиртом.

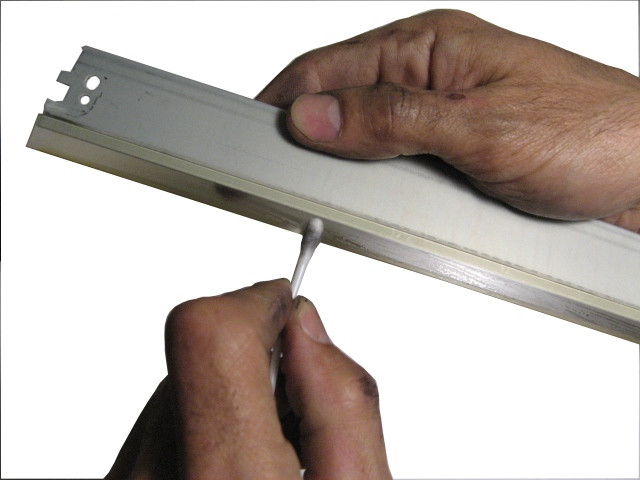

27. Теж саме робимо і з ракелем.

28. Витираємо стару струмопровідну, з контактів ПЛР

29. Наносимо нове мастило з обох сторін.

30. Ставимо лезо на місце і не забуваємо закрутити його з двох сторін.

31. Після його установки на місце необхідно нанести старт-пудру між ущільнювачем і лезом.

32. Тільки після нанесеної старт-пудри ставимо ПЛР

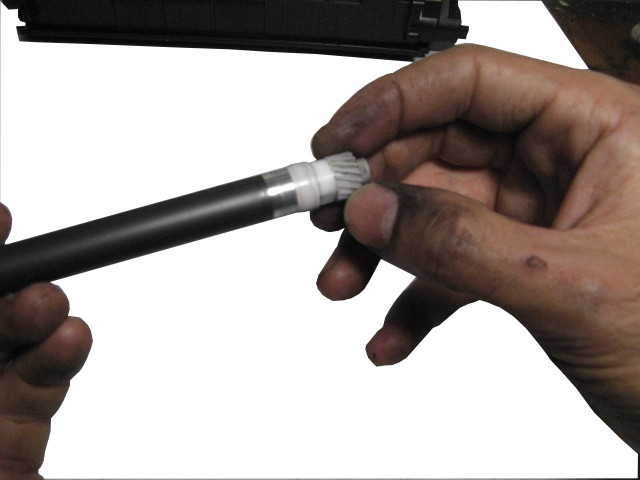

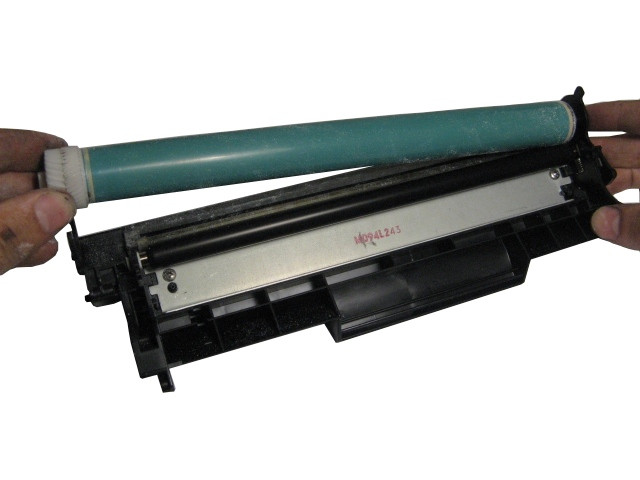

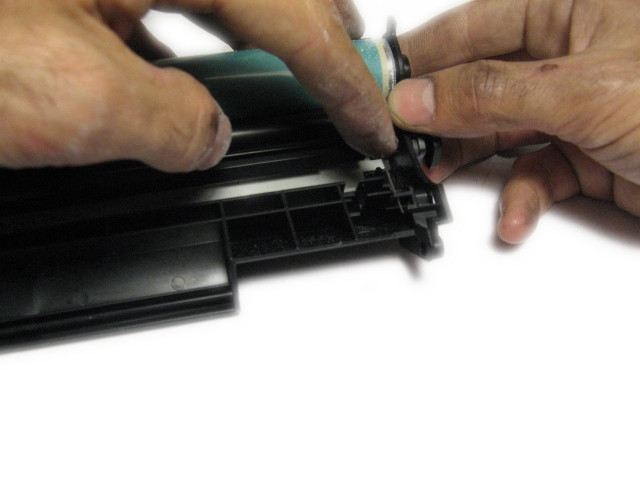

33. Наносимо старт-пудру на фотобарабан і встановлюємо його на місце.

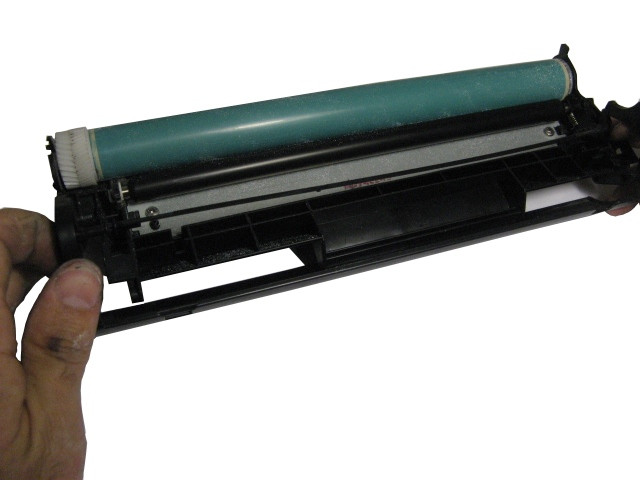

34. Спочатку шторку фотобарабана ставимо в пази.

35. Потім ставимо пружинку.

36. Зібрану половинку потрібно прибрати в темне місце або в чорний пакет.

37. Приступаємо до іншої половинки.

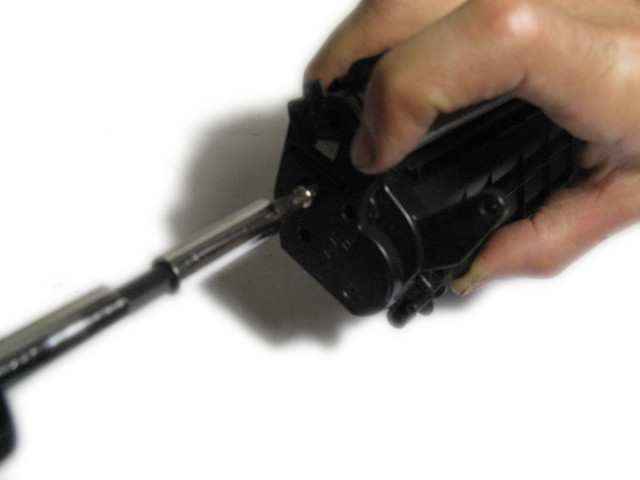

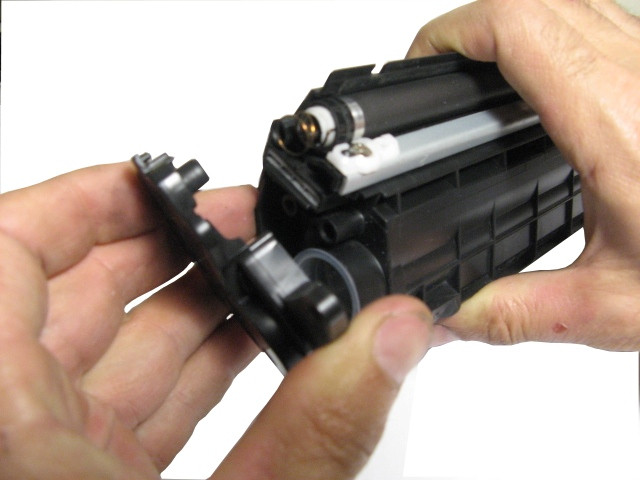

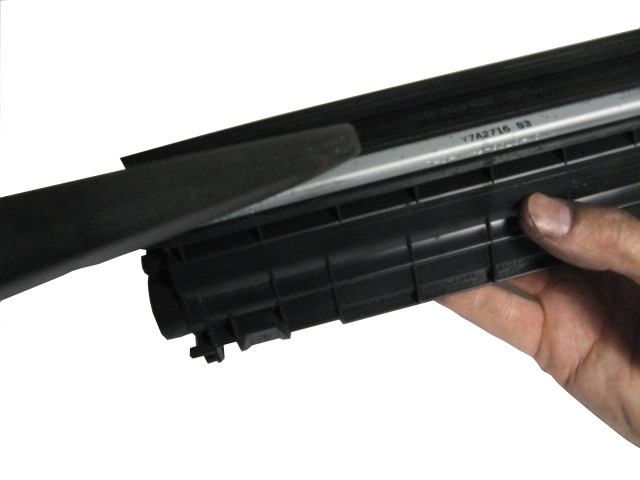

38. З протилежного боку від блоку шестерень витягаємо шуруп і знімаємо бічну кришку.

39. Наступним нашим кроком буде вилучення магнітного вала з втулками і шестірнею.

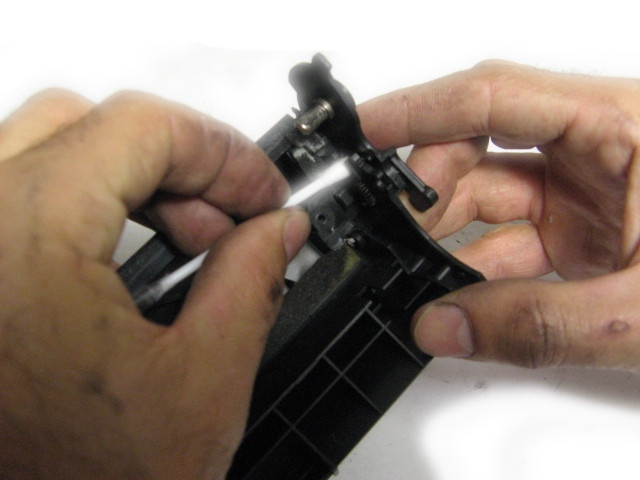

40. Тонерным пилососом збираємо надлишки тонеру з магнітного вала. І очищаємо або спеціальним засобом або простим спиртом.

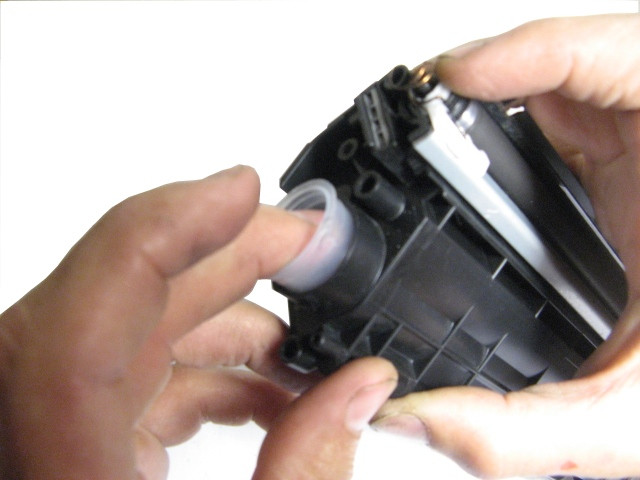

41. Виймаємо пробку.

42. Очищаємо бункер від надлишків тонера, використовуючи пилосос.

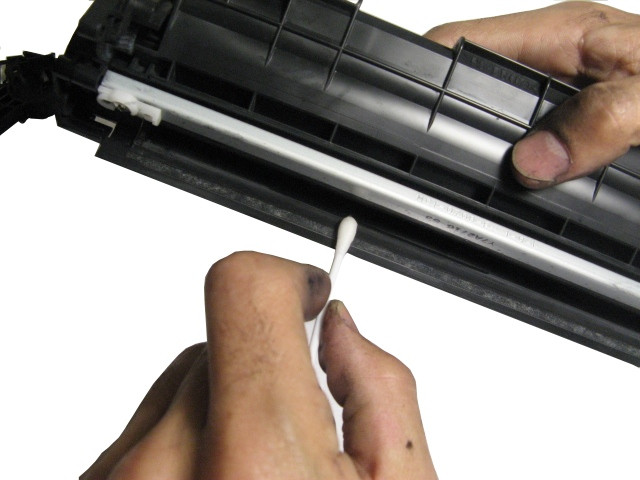

43. Далі нам необхідно почистити ущільнювач від забитого тонера, який з часом буде дряпати вал. Для цього ми використовуємо той же спирт.

44. Очищаємо лезо дозування, ми використовуємо спирт.

45. На магнітний вал повертаємо втулки з обох сторін і шестерню , з боку шестерні біла, з боку пружини чорна втулка.

46. У шестерні магнітного вала є своє посадочне місце (пас) потрібно що б вона стала на місце. Встановлюємо магнітний вал.

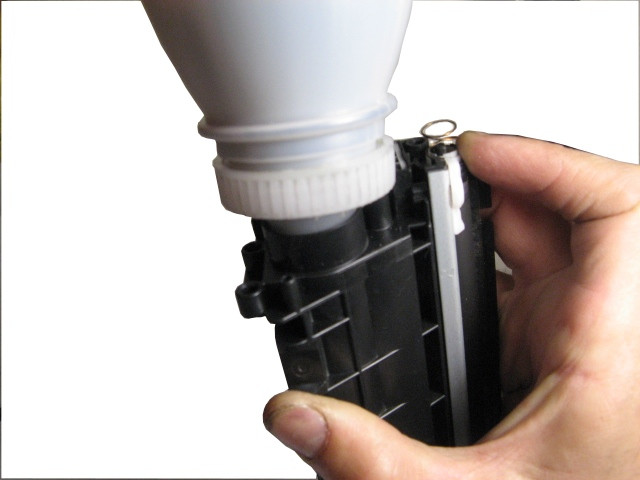

46. Ставимо бункер вже з магнітним валом горизонтально, в той же час щільно притискаючи вал до бункера, а то може прокидатися тонер. Перед заповненням, тонер необхідно добре збовтати.

47. Після засипання тонера, закриваємо пробкою отвір.

48. У магнітному валі є втулка її потрібно провернути зрізом вгору.

49. Встановлюючи кришку необхідно що б зрізи збіглися, і стали на своє місце.

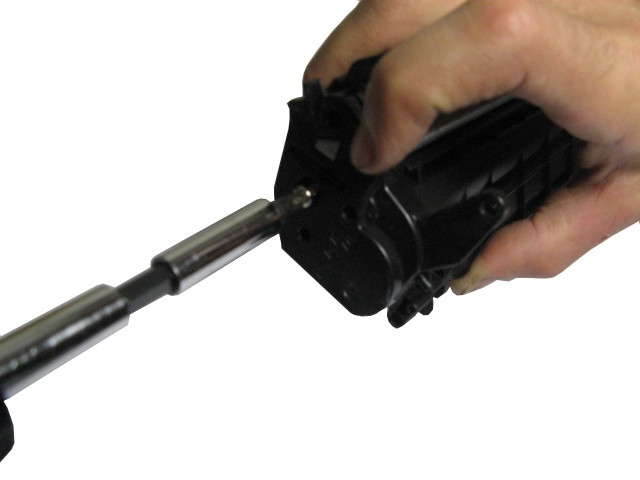

50. Закріплюємо кришку шурупом.

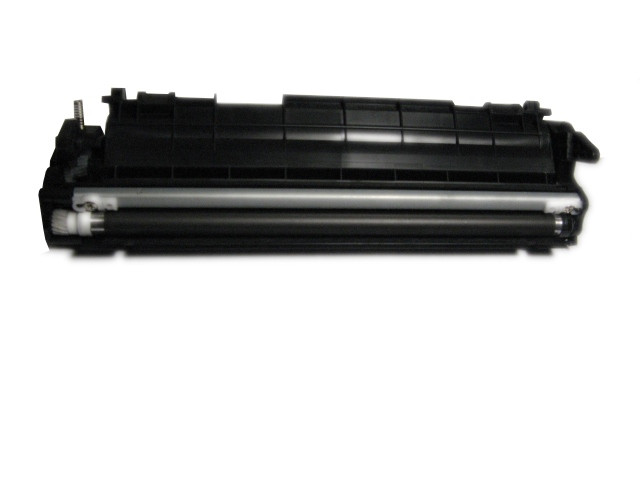

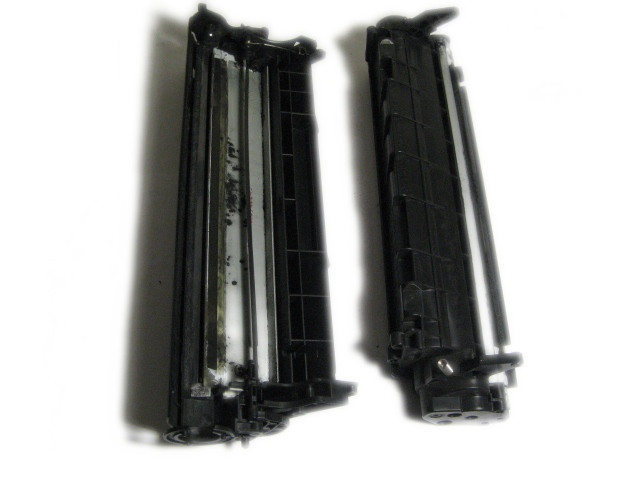

51. Вид зібраних половинок.

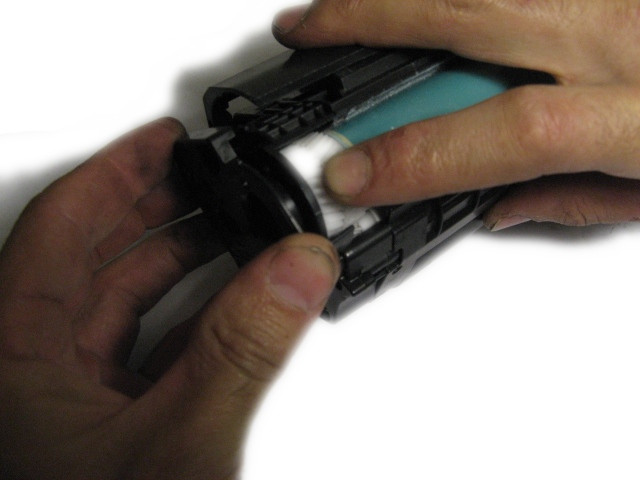

52. Одягаємо пружинку вушком, яке ближче до витках на хвостовик стороною так, що-б усик пружинки обходив фотобарабан.

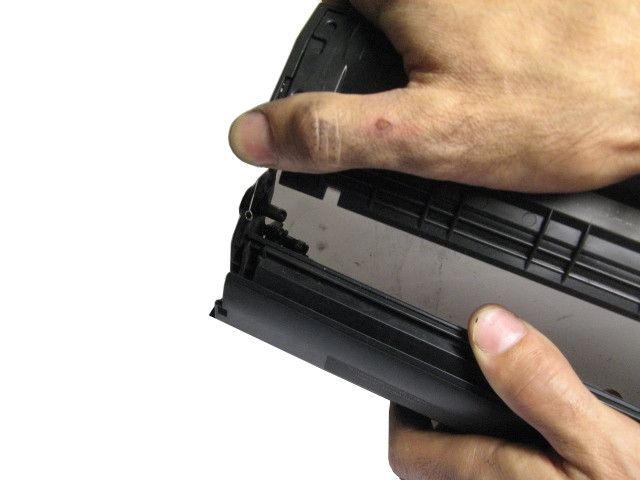

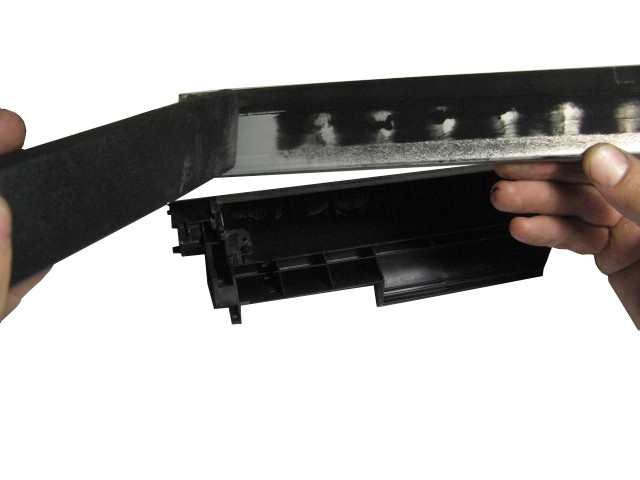

53. Притримуючи з одного боку пружинку - з'єднуємо дві половини картриджа і одягаємо друге вушко пружинки.

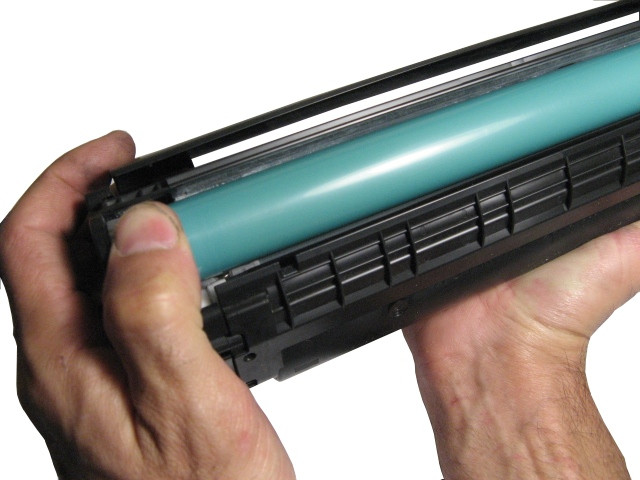

54. Тримаємо щільно картридж, до повної фіксації втулками.

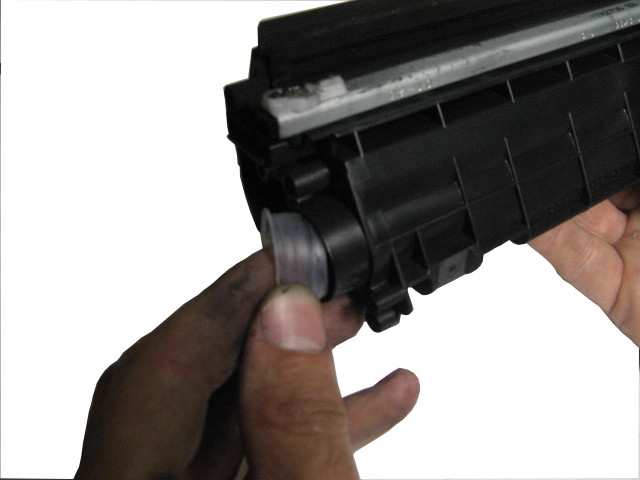

55. Встановлюємо втулки з обох сторін.

56. При установки кришки потрібно притискати фотобарабан.

57. Кріпимо кришку двома шурупами.

58. Притиснувши обидві половини картриджа ззаду, таким чином відсунувши фотобарабан від магнітного вала, проворачиваем фотобарабан рухом вгору для очищення його від старт-пудри.

56. Картридж готовий до передачі клієнту для використання.
